| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
|
|
UHF平面アンテナ(20素子相当/垂直偏波専用) | UAH201V | オープン価格 | オープン価格 | 4975584 308063 | 1年 |
|
|
UHF平面アンテナ(20素子相当/垂直偏波専用) | UAH201V(B) | オープン価格 | オープン価格 | 4975584 307608 | 1年 |

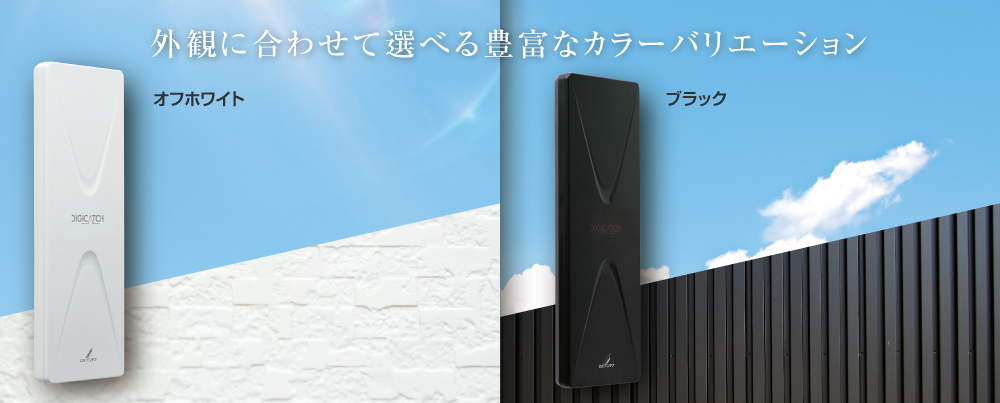

選べるカラーバリエーション
本体色は2色をご用意。お家の外観に合わせて最適なカラーをお選びください。
トップクラスの高利得
20素子相当（7.8dB～9.8dB）の受信性能で業界トップクラス
※平面アンテナとして自社調べ
電波が垂直方向に振動、垂直偏波用モデル
送信局ごとに電波の送信方式（縦波、横波）が異なり、水平偏波と垂直偏波の地域があります。本モデルは垂直偏波を使用する地域のみ使用できるため、製品選びの際ご注意頂きますようお願いします。
ブースター等が取付けできる新構造※1
「デジキャッチシリーズ」の特長である新構造※1を採用。当社指定のブースター等(当社別売※2) を平面アンテナ背面にスッキリと取付け可能なため、見た目も美しく設置できます。従来のようにブースターが露出してしまい、住宅の外観を損ねる心配がありません。
※1 特許取得済
※2 当社指定取付可能機器
ブースター ：GCU45D1S、BU45D1、GC35S2
混合器 ：MBUC2S、MBUC2S(B)
分配器 ：2DCS、2DLCS、2DCS(B）、2DLCS(B)
近年の異常気象にも強い！
近年増加する集中豪雨や強風などに対応するため、耐風速性能50m/sを実現。これは木造住宅が著しく変形または倒壊する恐れがある風速といわれており、強風によるアンテナの被害を最小限に食い止め、万が一の際に天気予報が見れない！テレビが映らないといった不便を軽減します。
屋根上にアンテナが設置できない方にもおすすめ
「片流れ屋根」や「太陽光パネル設置」などにより、屋上にアンテナを設置できない住宅にも最適です。一般的な八木式UHFアンテナと比較し、スタイリッシュでアンテナらしくないその外観は、オシャレな住宅にも自然に溶け込みます。さらにマスト・ベランダなどにも設置いただけます。
※画像はUAH201(G)になります。
設置・取付も簡単！
ベランダ等、手の届く範囲なら設置取付もDIYで可能。取付は簡単４ステップで、難しい専門知識が無くても取付可能です。
| 品名 | UHF平面アンテナ（20素子相当/垂直偏波専用） |
|---|---|
| 型番 | UAH201V(B) |
| 希望小売価格 | オープン価格 |
| 受信周波数（MHz） | 470～710（ch.13～52） |
| 偏波面 | 垂直専用 |
| 出力インピーダンス（Ω） | 75（F形） |
| 動作利得（dB） | 7.5～9.6 |
| VSWR | 2.5以下 |
| 半値幅（度） | 76～104 |
| 前後比（dB） | 9～18 |
| 耐風速（m/s） | 50 |
| 使用温度範囲（℃） | −20～＋50 |
| 適合マスト径（㎜） |
マスト：φ22～49／角柱：30×30～45×45
ステンレスバンド（市販品）使用時：φ49以上 |
| 方位角調整範囲（度） | ±60（壁面取付時） |
| 寸法（高さ×幅×奥行㎜） | 626×252×123（壁面取付時、受信面0°の場合） |
| 質量（kg） | 2.0（アンテナ本体）2.4（取付金具含む） |
| 付属品 |
取付金具×1、マスト押え金具×1、六角組ボルト（M6×60mm）×2、
スパナ×1、防水キャップ×1、F-5接栓×1 |
| 梱包入数 | 1 |
