4K8K衛星放送(3224MHz)対応の、アンテナからの入力信号を均等に二つに分けることができる、テレビ端子にワンタッチで取付できるコンパクトな2分配プラグです。全ての出力端子から入力端子へ電流(DC15V・0.8A以下)が通過する、全端子通電形。プラグ部分は接触不良を防ぐ金メッキ仕様。

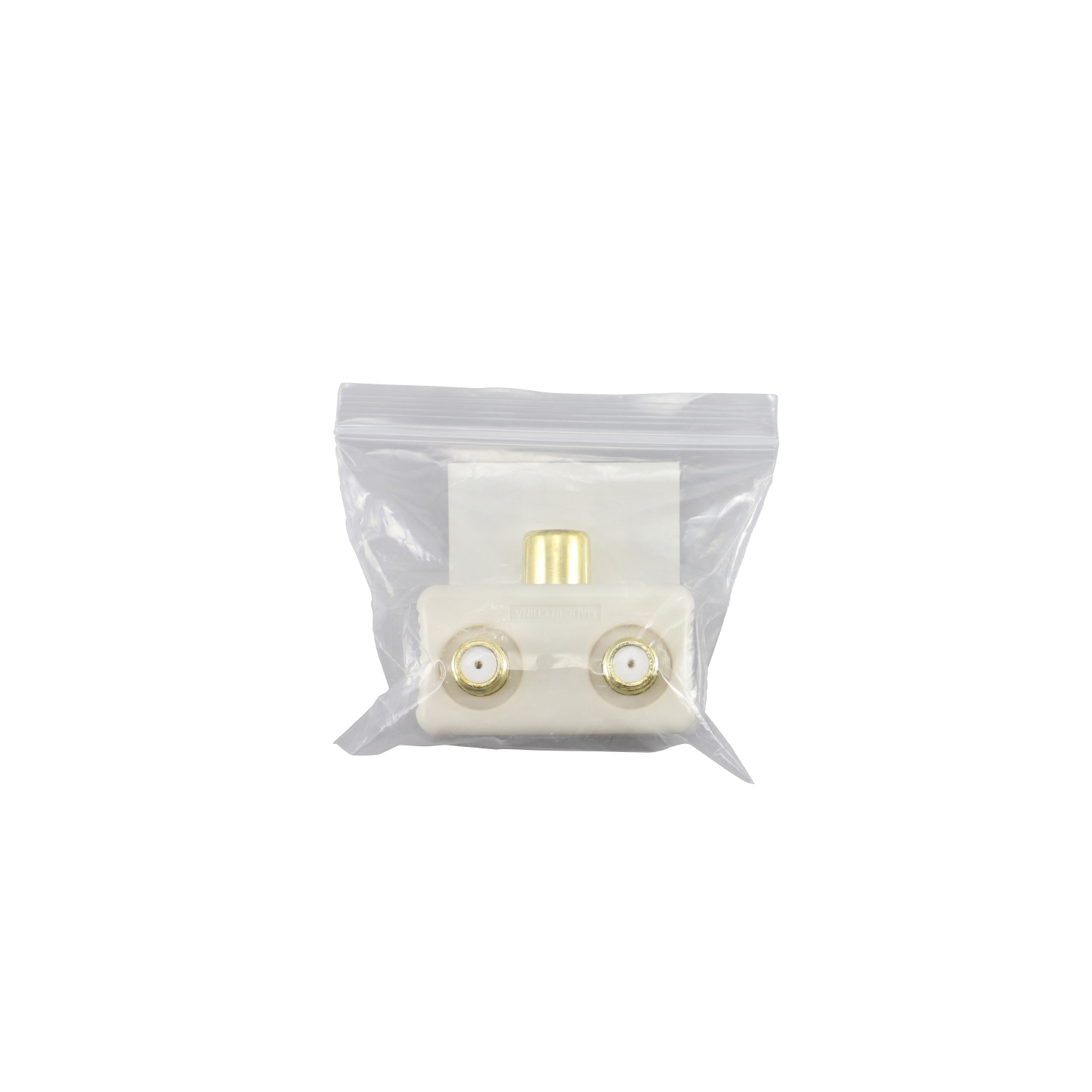

JEITA HSマーク登録済。ポリ袋入り商品。
自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
| 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|
| 2分配プラグ(全端子通電形) | EC-2D1WH(H) | オープン価格 | オープン価格 | 4975584113377 |
1年 |
| 「THINK ECOLOGY」マークは、 従来よりも“より環境負荷が少ない”製品であることを示すシンボルとして制定しています。 エレコムグループでは、その対象となる製品をより多くつくり、マーク表示を行い、 積極的にお客様に選んでいただけるよう努力を続けて参ります。 THINK ECOLOGY マークについて＞ |
| 品名 | 2分配プラグ(全端子通電形) | |
|---|---|---|
| 型番 | 2DLGS(B) | |
| 周波数帯域(MHz) | 10～3224 | |
| 分配損失 (dB以下) |
10～76MHz | 4.3 |
| 76～222MHz | 4.0 | |
| 222～770MHz | 4.3 | |
| 770～1489MHz | 5.0 | |
| 1489～2150MHz | 6.0 | |
| 2150～2681MHz | 6.5 | |
| 2681～3224MHz | 7.3 | |
| 端子間結合損失 (dB以上) |
10～76MHz | 15 |
| 76～222MHz | 20 | |
| 222～770MHz | 20 | |
| 770～1489MHz | 15 | |
| 1489～2150MHz | 15 | |
| 2150～2681MHz | 15 | |
| 2681～3224MHz | 15 | |
| VSWR (以下) |
10～76MHz | 2.0 |
| 76～222MHz | 1.8 | |
| 222～770MHz | 1.8 | |
| 770～1489MHz | 2.0 | |
| 1489～2150MHz | 2.0 | |
| 2150～2681MHz | 2.0 | |
| 2681～3224MHz | 2.5 | |
| 漏洩電界強度 (dBμV/m)※1 |
10～770MHz | － |
| 1032～3224MHz | 40.2以下 | |
| 入出力インピーダンス(Ω) | 75 | |
| 寸法(高さ×幅×奥行mm) | 35.9×49×29.5 | |
| 適合マスト径(mm) | φ22~49 | |
| 質量(kg) | 0.044 | |
| パック寸法(高さ×幅×奥行mm) | 170×61×33 | |
| 備考 | 全出力→入力端子間通電形仕様 | |
