4K8K衛星放送(3224MHz)対応の、CS/BS-IFとUHFそれぞれに分けることができる、ケーブル付の分波器です。入力-CS/BS-IF出力端子間通電：DC15V・0.8A以下。樹脂ケースの内部はノイズに強いダイカスト構造を採用。3重シールドの低損失同軸ケーブルを使用。プラグ部分は接触不良を防ぐ金メッキ仕様です。入力側ケーブル：3m。出力側ケーブル：0.5ｍ。本体色：ホワイト。
JEITA HSマーク登録済。
自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
| 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|
| 分波器 出力ケーブル付 | EC-1M6WH(H) | オープン価格 | オープン価格 | 4975584113445 | 1年 |
| 「THINK ECOLOGY」マークは、
従来よりも“より環境負荷が少ない”製品であることを示すシンボルとして制定しています。 エレコムグループでは、その対象となる製品をより多くつくり、マーク表示を行い、 積極的にお客様に選んでいただけるよう努力を続けて参ります。 THINK ECOLOGY マークについて＞ |
| 品名 | 分波器 入力・出力ケーブル付 | |
|---|---|---|
| 型番 | EC-1M6WH(H) | |
| 周波数帯域(MHz) | 10～770+1032～3224 | |
| 通過帯域損失 (dB以下) |
10~76MHz | 2.0 |
| 76~222MHz | 2.3 | |
| 222~770MHz | 2.5 | |
| 1032~1489MHz | 3.0 | |
| 1489~2150MHz | 3.5 | |
| 2150~2681MHz | 4.0 | |
| 2681~3224MHz | 5.0 | |
| 阻止帯域減衰量 (dB以上) |
10~76MHz | 15 |
| 76~222MHz | 15 | |
| 222~770MHz | 15 | |
| 1032~1489MHz | 20 | |
| 1489~2150MHz | 18 | |
| 2150~2681MHz | 18 | |
| 2681~3224MHz | 15 | |
| VSWR(以下) | 10~76MHz | 2.5 |
| 76~222MHz | 1.8 | |
| 222~770MHz | 1.8 | |
| 1032~1489MHz | 2.0 | |
| 1489~2150MHz | 2.5 | |
| 2150~2681MHz | 2.5 | |
| 2681~3224MHz | 2.5 | |
| 漏洩電界強度(dBμV/m)※1 | 1032~3224MHz | 40.2以下 |
| インピーダンス(Ω) | 入力 | 75(プラグ) |
| 出力 | 75(F形) | |
| 寸法(高さ×幅×奥行mm) | 32×44×19(本体部)※２ | |
| 質量(kg) | 0.095 | |

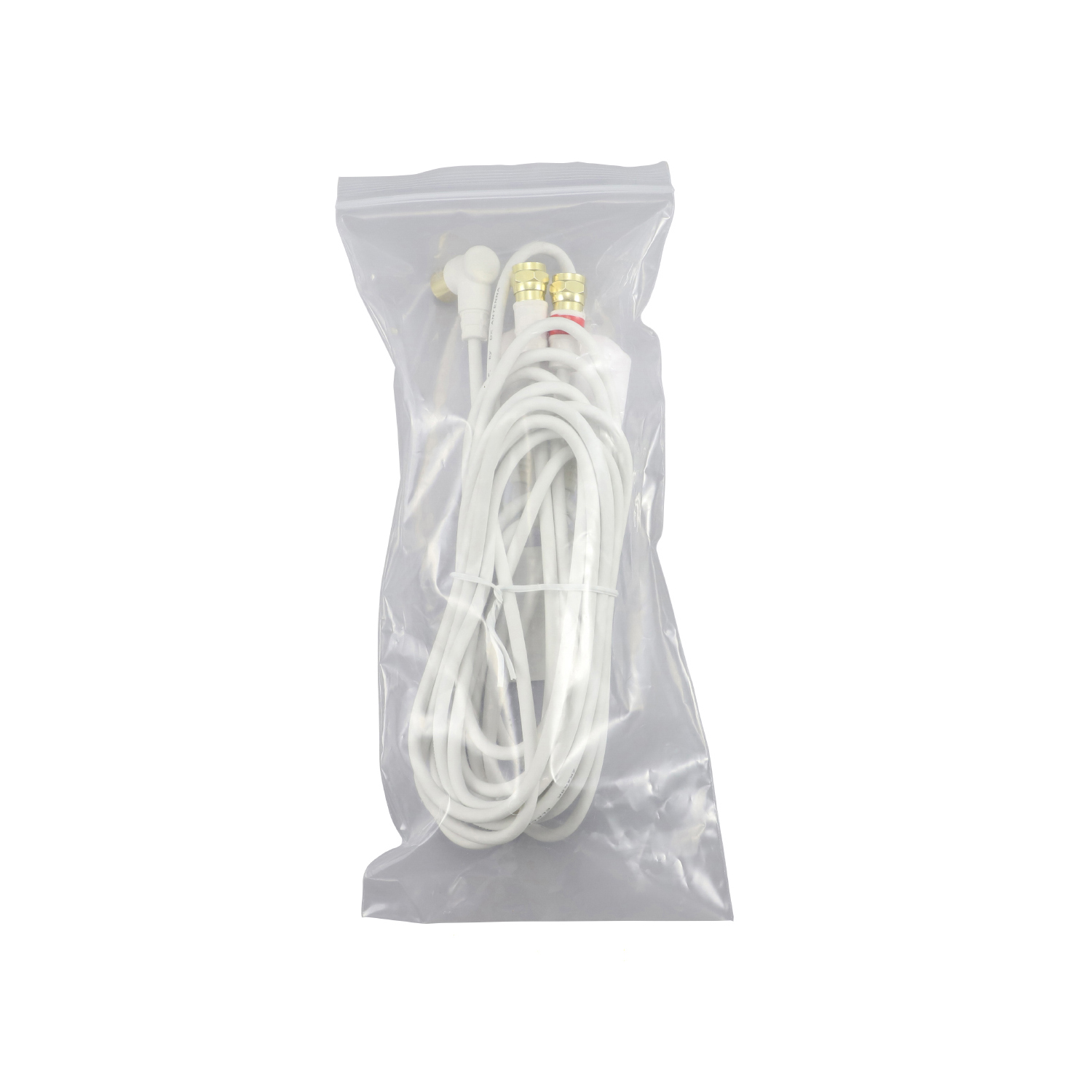

| 備考 | 入-CS/BS端子間通電仕様(DC15V・0.8A以下) 入力側ケーブル3m、出力側ケーブル0.5m、パック入り | |
