| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
|
|

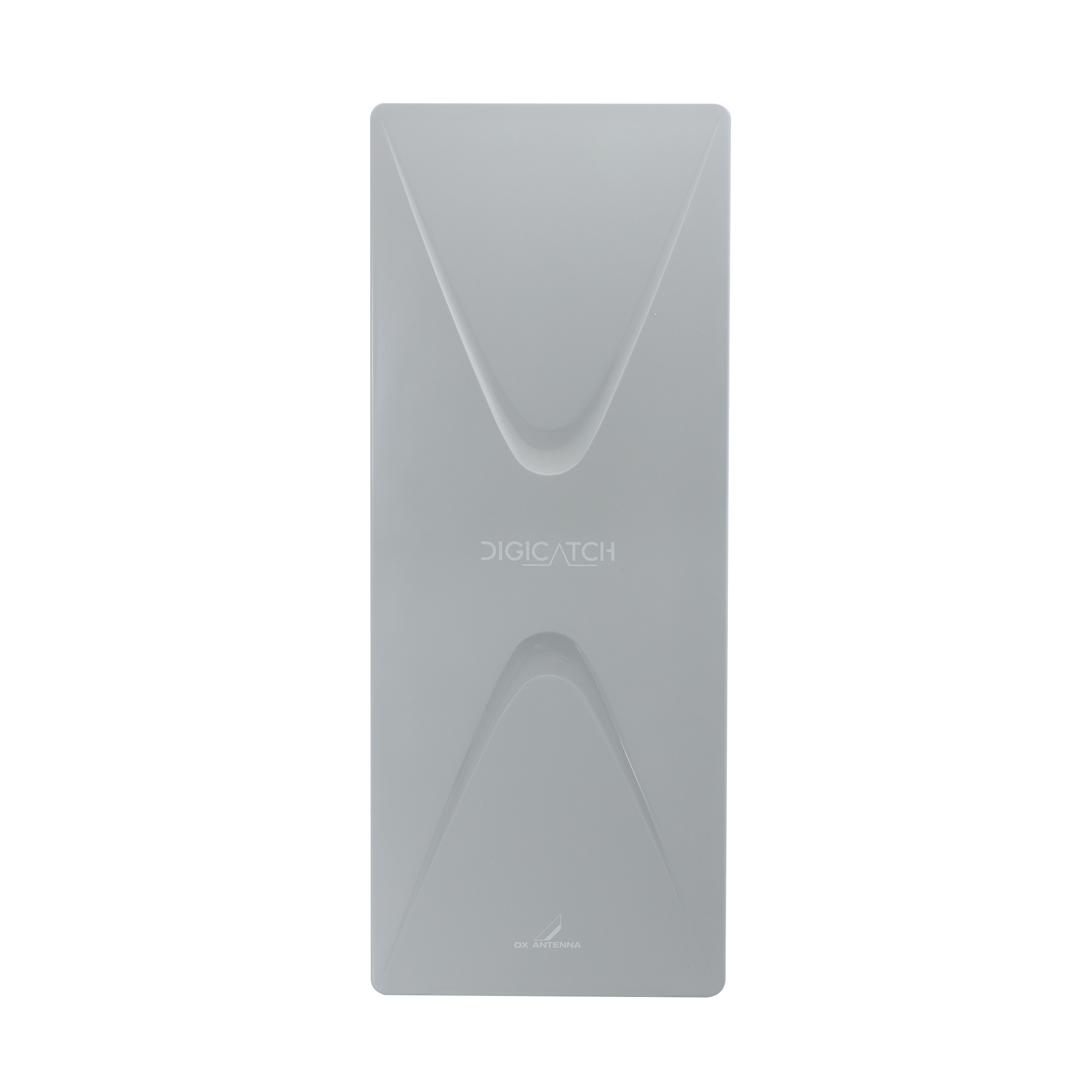

UHF平面アンテナ
(26素子相当) |
UAH261(W) | オープン価格 | オープン価格 | 4975584 307479 | 1年 |
|
|
UHF平面アンテナ
(26素子相当) |
UAH261(G) | オープン価格 | オープン価格 | 4975584 118907 | 1年 |
|
|
UHF平面アンテナ
(26素子相当) |
UAH261(B) | オープン価格 | オープン価格 | 4975584 307615 | 1年 |
|
|
UHF平面アンテナ
(26素子相当) |
UAH261(C) | オープン価格 | オープン価格 | 4975584 307493 | 1年 |
|
|
UHF平面アンテナ
(26素子相当/ブースター内蔵) |
UAH261B(W) | オープン価格 | オープン価格 | 4975584 307585 | 1年 |
|
|
UHF平面アンテナ
(26素子相当/ブースター内蔵) |
UAH261B(C) | オープン価格 | オープン価格 | 4975584 307592 | 1年 |

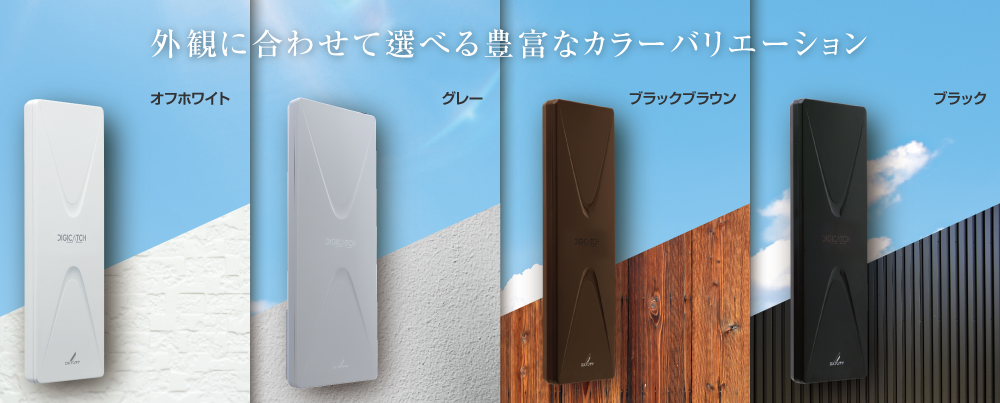

選べるカラーバリエーション
本体色は4色をご用意。お家の外観に合わせて最適なカラーをお選びください。
トップクラスの高利得
26素子相当（8.4～10.2dB）の受信性能で業界トップクラス
※平面アンテナとして自社調べ
よりスッキリと設置が可能！ ブースターモデル
アンテナ本体がスタイリッシュでも、ブースターなどそのほかの周辺機器がごちゃごちゃとしてしまっては本末転倒！DXアンテナの平面アンテナならブースターをアンテナ背面に取り付けることが可能で、さらにすっきりとした取り付けが可能です。
分配器等が取付けできる新構造※1
「デジキャッチシリーズ」の特長である新構造※1を採用。当社指定の分配器等(当社別売※2) を平面アンテナ背面にスッキリと取付け可能なため、見た目も美しく設置できます。従来のように分配器が露出してしまい、住宅の外観を損ねる心配がありません。
※1 特許取得済
※2 当社指定取付可能機器
混合器 ：MBUC2S、MBUC2S(B)
分配器 ：2DCS、2DLCS、2DCS(B）、2DLCS(B)
近年の異常気象にも強い！
近年増加する集中豪雨や強風などに対応するため、耐風速性能50m/sを実現。これは木造住宅が著しく変形または倒壊する恐れがある風速といわれており、強風によるアンテナの被害を最小限に食い止め、万が一の際に天気予報が見れない！テレビが映らないといった不便を軽減します。

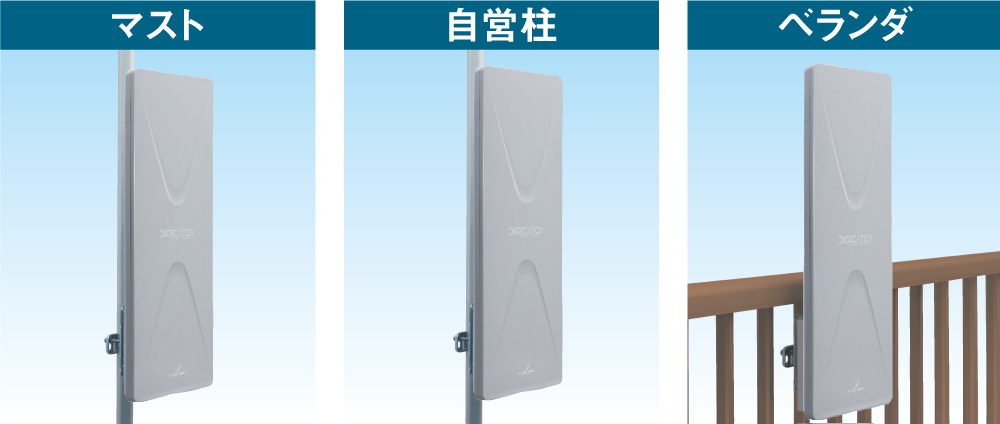

屋根上にアンテナが設置できない方にもおすすめ
「片流れ屋根」や「太陽光パネル設置」などにより、屋上にアンテナを設置できない住宅にも最適です。一般的な八木式UHFアンテナと比較し、スタイリッシュでアンテナらしくないその外観は、オシャレな住宅にも自然に溶け込みます。さらにマスト・ベランダなどにも設置いただけます。
設置・取付も簡単！
ベランダ等、手の届く範囲なら設置取付もDIYで可能。取付は簡単４ステップで、難しい専門知識が無くても取付可能です。
| 品名 | UHF平面アンテナ(ブースター内蔵) |
|---|---|
| 型番 | UAH261B(W) |
| 受信周波数(MHz) | 470～710(ch.13～52) |
| 偏波面 | 水平専用 |
| 出力インピーダンス(Ω) | 75(F形) |
| 動作利得(dB) | 総合：26～34 |
| 最大出力(dBμV) | 90 |
| VSWR | 3.0以下 |
| 半値幅(度) | 71～82 |
| 前後比(dB) | 12～22 |
| 耐風速(m/s) | 50 |
| 使用温度範囲(℃) | −20～＋50 |
| 適合マスト径(㎜) | マスト：φ22～49、角柱：30×30～45×45、
ステンレスバンド(市販品)使用時：φ49以上 |
| 方位角調整範囲(度) | ±60(壁面取付時) |
| 電源/消費電力(V/W) | AC100/1.0 |
| 消費電流(V/mA) | DC15/30 |
| 寸法(高さ×幅×奥行㎜) | 626×252×123(壁面取付時、受信面0°の場合) |
| 質量(kg) | 2. 0(アンテナ本体) 2. 4(取付金具含む) |
| 付属品 | 電源挿入器(PI20)×1、ACアダプター(PAD30)(コード長約1.8m)×1、
取付金具×1、マスト押え金具×1、六角組ボルト(M6×60mm)×2、 スパナ×1、防水キャップ×1、F-5接栓×1 |
| 備考 | UHFブースター内蔵 |
