| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
|
|
CS/BS-IF・UHFブースター(35dB/45dB共用形)
デュアルブースター |
GCU45D1S | 68,464 | 62,240 | 4975584 118037 | 1年 |
|
|
CS/BS-IF・UHFブースター | GCU43RS | 68,849 | 62,590 | 4975584 111113 | 1年 |
|
|
CS/BS-IFブースター
(35dB形) |
GC35S2 | 51,590 | 46,900 | 4975584 118051 | 1年 |
|
CS/BS-IF・UHF
ブースター |
CS/BS-IF
ブースター |
UHF
ブースター |
|
|---|---|---|---|
| 45dB形 | GCU45D1S ※1 | BU45D1 ※1 | |
| 43dB形 | GCU43RS ※2 | ||
| 35dB形 | GCU45D1S ※1 | GC35S2 | BU45D1 ※1 |
| 33dB形 | GCU43RS ※2 | ||
| 30dB形 |
GCU45D1S
※1
TCU30S(B) |
BU45D1
※1
TU30S(B) |
|
| 20dB形 | C27S(B) |
U20L2CB
U20L3C |

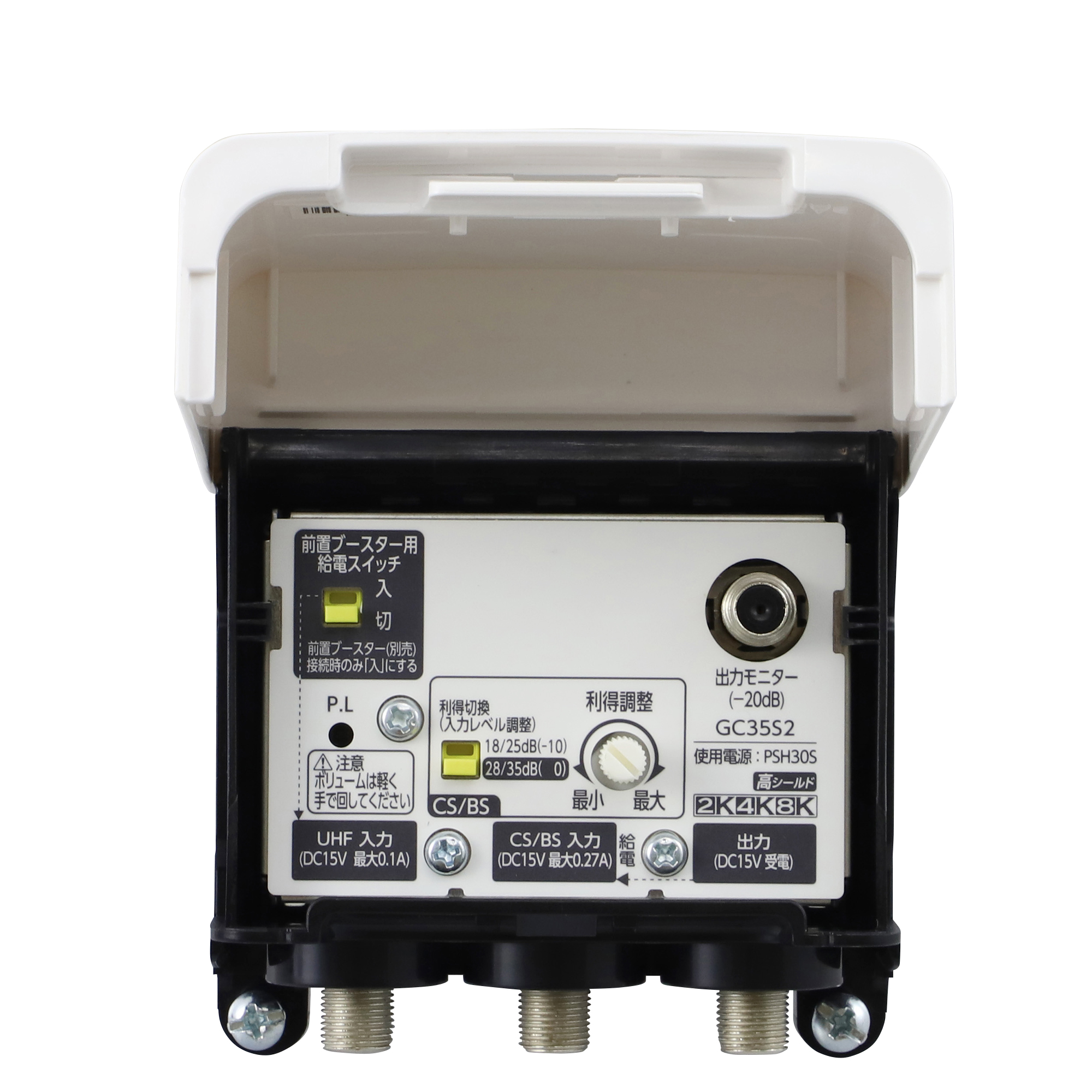

| 品名 | CS/BS-IFブースター(35dB形) | |
| 型番 | GC35S2 | |
| 使用帯域 | UHF | CS/BS-IF |
| 周波数帯域(MHz) | 470～710 | 1032～3224 |
| 入力レベル範囲(dBμV) | ― | 43～69(89) ※1 |
| 標準利得(dB) | 0～−4 | 28/31/35(1032/2150/3224MHz) |
| 定格出力レベル(dBμV) | ― | 97/100(1032/2150MHz値 24波)、
97/104(1032/3224MHz値 50波) |
| 利得切換(入力レベル調整)(dB) | ― | 18/25、28/35(スイッチ切換) |
| 利得調整(dB) | ― | 0～−10以上(連続可変) |
| 雑音指数(dB) ※3 | ― | 6.0以下 |
| VSWR ※3 | 2.5以下 | 2.5以下 |
| 耐雷性(kV) |
入出力端子・電源端子 JEC:±25kV(1.2/50μs)
JEC:±15kV、±1.5kA(1.2/50-8/20μsコンビネーション)
|
|
| 直流供給電源 | DC15V 0.10A | DC15V 0.27A |
| 電源/消費電力 ※2 (V/W) | AC100/2.4、CS/BS給電時7.2、UHF・CS/BS給電時9.0 | |
| 電源/消費電流(V/A) | DC15/0.08、CS/BS給電時0.35、UHF・CS/BS給電時0.45 | |
| 使用温度範囲(℃) | −20～＋50 | |
| 漏洩電界強度(dBμV/m) | 34.0以下 | 40.2以下 |
| 寸法(高さ×幅×奥行mm) | 84×90×47 | |
| 防水性能 | IPX4(防沫形) | |
| 適合マスト径(mm) | φ22～49 | |
| 質量(kg) | 0.22 | |
| 付属品 | 防水キャップ×3、F-5接栓×5 | |

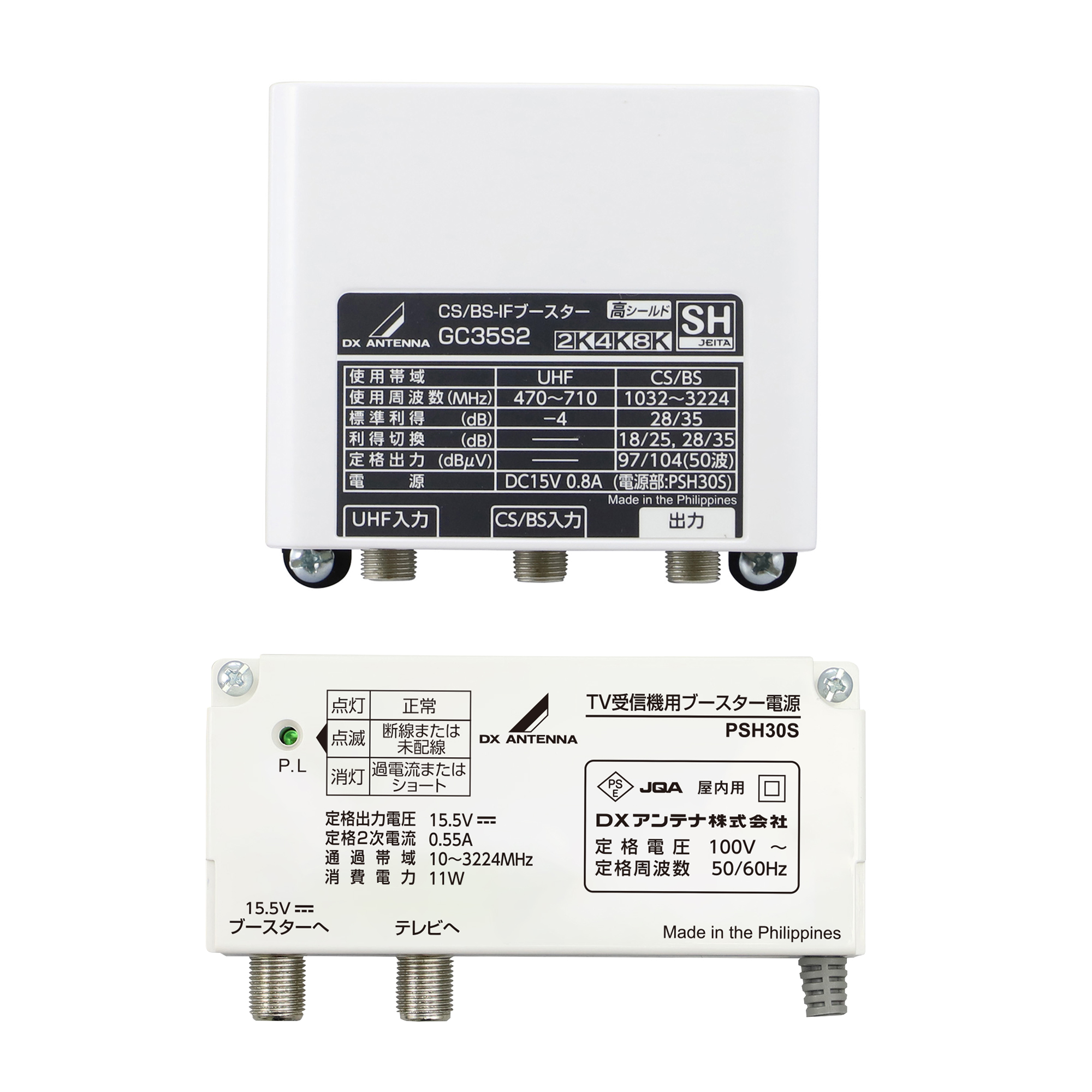

| 製品名 | ブースター用電源装置(DC15V) |
| 型番 | PSH30S |
| 使用周波数 （MHz） | 10～3224 |
| 電源/消費電力 （V/W） | AC100（50/60Hz）/10 |
| 重畳電源 （V/A） | DC15.5/0.55 |
| 入出力インピーダンス（Ω） | 75（F形） |
| 挿入損失 （dB） | 0～1.2（10～1000MHz）／0～2.0（1000～2610MHz）／0～2.5（2610～3224MHz） |
| 使用温度範囲（℃） | －10～＋40 |
| 寸法（高さ×幅×奥行㎜） | 60×107×31 |
| 質量（kg） | 0.2 |
