| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
|
|
UHFブースター
|
BU45D1 | オープン価格 | オープン価格 | 4975584 118136 | 1年 |
耐雷性強化
従来のJEC規格から約25%向上(±25kV)させ、さらにIEC規格の試験を各入出力端子に追加実施することで強化し、雷の影響を低減できるよう改良。

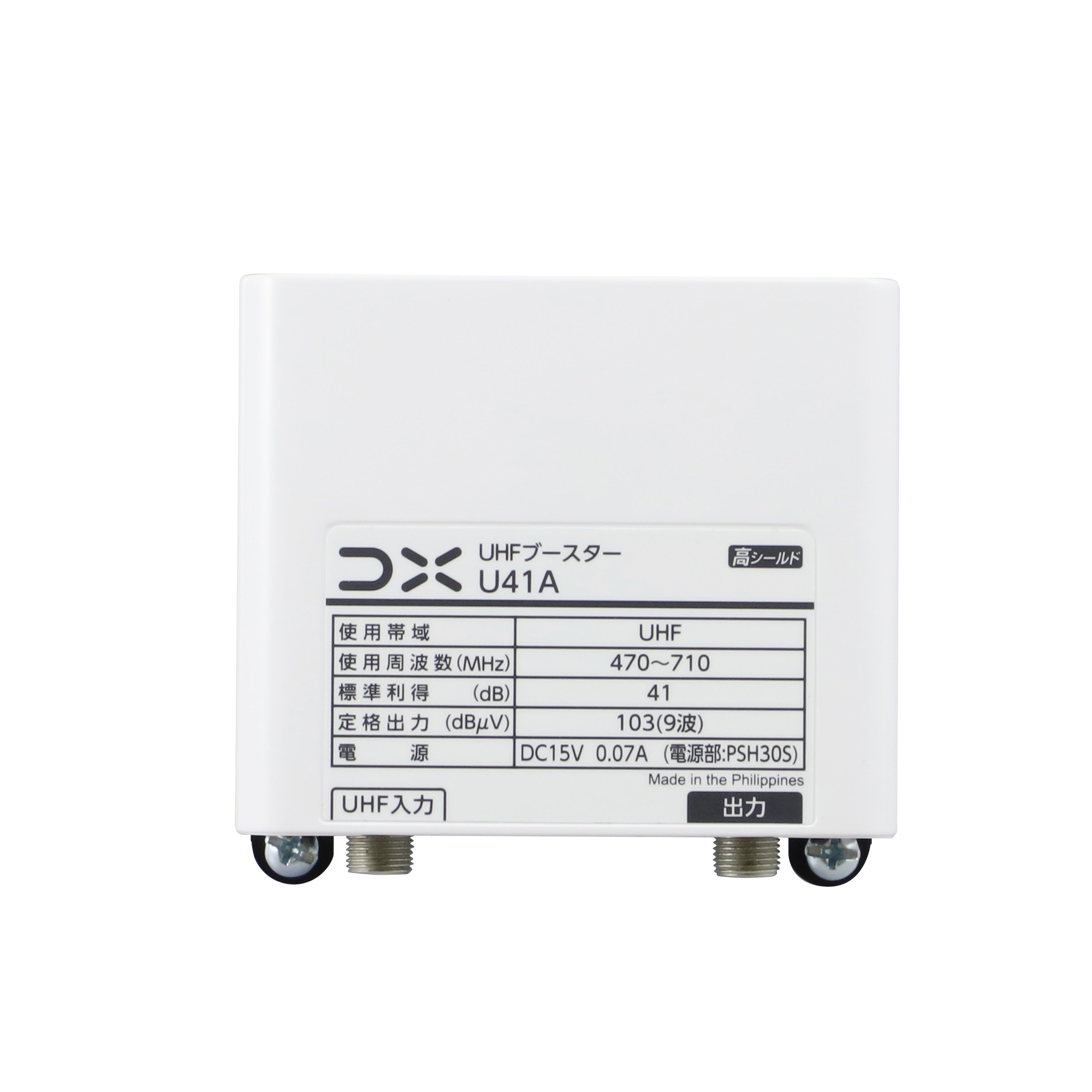

| 品名 | UHFブースター |
| 型番 | U41A |
| 使用帯域 | UHF |
| 周波数帯域（MHz） | 470～710 |
| 入力レベル範囲（dBμV） | 41～60(90) ※1 |
| 標準利得（dB） | 41 |
| 定格出力レベル（dBμV） | 103（9波） |
| 利得切換(入力レベル調整)（dB） | 30、41（スイッチ切換） |
| 利得調整範囲（dB） | 0～−10以上（連続可変） |
| 雑音指数（dB） ※4 | 1.5以下 ※2 |
| VSWR ※4 | 2.5以下 |
| 耐衝撃波 | 入出力端子・電源端子 JEC:±25kV(1.2/50μs)
IEC:±15kV、±1.5kA(1.2/50-8/20μsコンビネーション) |
| 直流供給電源 | DC15V 0.1A |
| 電源/消費電力 ※3（V/W） | AC100/2.0、UHF給電時3.9 |
| 電源/消費電流（V/A） | DC15/0.07、UHF給電時0.17 |
| 使用温度範囲（℃） | −20～＋50 |
| 漏洩電界強度(dBμV/m) | 34以下 |
| 寸法(高さ×幅×奥行mm) | 84×90×47 |
| 防水性能 | IPX4(防沫形) |
| 適合マスト径（mm） | φ22～49 |
| 質量（kg） | 0.22 |
| 付属品 | 防水キャップ×2、F-5接栓×4 |
| 梱包入数 | 10 |
| 製品名 | ブースター用電源装置(DC15V) |
| 型番 | PSH30S |
| 使用周波数 （MHz） | 10～3224 |
| 電源/消費電力 （V/W） | AC100（50/60Hz）/10 |
| 重畳電源 （V/A） | DC15.5/0.55 |
| 入出力インピーダンス（Ω） | 75（F形） |
| 挿入損失 （dB） | 0～1.2（10～1000MHz）／0～2.0（1000～2610MHz）／0～2.5（2610～3224MHz） |
| 使用温度範囲（℃） | －10～＋40 |
| 寸法（高さ×幅×奥行㎜） | 60×107×31 |
| 質量（kg） | 0.2 |
